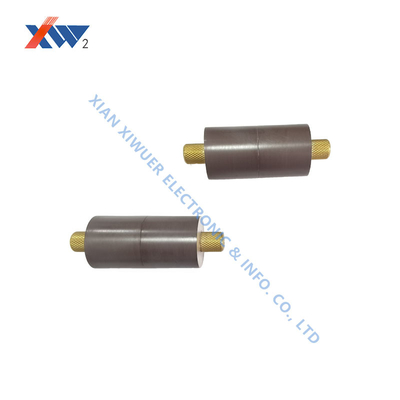

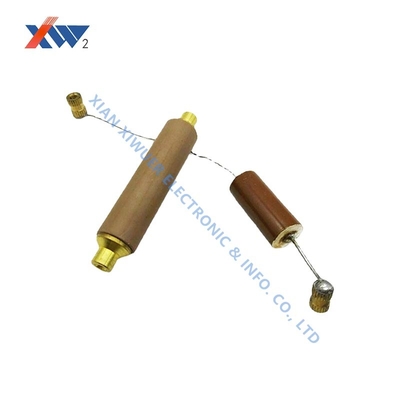

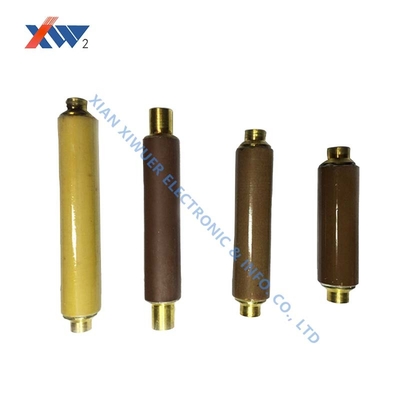

Κεραμικός Ράβδος Πυρήνα Πυκνωτή Υψηλής Τάσης με Μερική Εκκένωση 26,4kV και Διηλεκτρική Αντοχή 70kVAC/5min σε Μονωτικό Λάδι
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Ονομαστική Τάση | 24KV | Ονομαστική χωρητικότητα (pF) | 150 |
|---|---|---|---|
| Ονομαστική περιοχή χωρητικότηταςΔοκιμαστική συχνότητα1kHz+20%Δοκιμαστική τάση1V+0,2V | 125~180 | Διατρητική τάση (Στο μονωτικό λάδι) | 70kVAc/5min |
| Μερική απαλλαγή | 26.4kVAC≤5pC | Κρουστικό Κύμα Κεραυνού kV1.2/5μs | 125 |
| Επισημαίνω | Κεραμικός Πυκνωτής 70kVAC/5min,Κεραμικός Πυκνωτής σε Μονωτικό Λάδι,Κεραμικός Πυκνωτής Μερικής Εκκένωσης 26 |
||
Περιγραφή προϊόντων
Κεραμικός Πυκνωτής Υψηλής Τάσης Core Rod 24kV 150pF
Τεχνικές Προδιαγραφές
| Χαρακτηριστικό | Τιμή |
|---|---|
| Ονομαστική Τάση | 24kV 150pF |
| Ονομαστική Χωρητικότητα (pF) | 150 |
| Εύρος Ονομαστικής Χωρητικότητας (Συχνότητα Δοκιμής: 1kHz±20%, Τάση Δοκιμής: 1V±0.2V) |
125~180 |
| Τάση Αντοχής (Σε μονωτικό λάδι) | 70kVAC/5min |
| Μερική Εκκένωση | 26.4kVAC ≤5pC |
| Κρουστική Τάση ΚV 1.2/5μs | 125 |
Βασικά Χαρακτηριστικά
- Ονομαστική Τάση: 24kVAC
- Ονομαστική Χωρητικότητα: 150pF
- Εύρος Χωρητικότητας: 125~180pF (στα 1kHz±20%, 1V±0.2V)
- Τάση Αντοχής: 70kVAC για 5 λεπτά σε μονωτικό λάδι
- Μερική Εκκένωση: ≤5pC στα 26.4kVAC
- Κρουστική Τάση: 125kV (1.2/5μs)
Περιοχές Εφαρμογής
Διακόπτης κενού (Πυρήνας Διακόπτη): Οι μεταλλικοί κεραμικοί ράβδοι πυρήνα (με βάση την αλουμίνα) χρησιμοποιούνται για την κατασκευή κοιλοτήτων διακοπτών κενού, παρέχοντας αεροστεγή σφράγιση και ηλεκτρική μόνωση για διακοπή ρεύματος υψηλής τάσης. Οι εφαρμογές περιλαμβάνουν διακόπτες κυκλώματος εξόρυξης και συστήματα προστασίας γεννητριών.
Συσκευή Ζωντανής Εμφάνισης: Χρησιμοποιείται σε συστήματα ισχύος 10kV-40.5kV για την παροχή ένδειξης σε πραγματικό χρόνο της κατάστασης του αγωγού υψηλής τάσης, των διακοπτών κυκλώματος (τύποι SF6 και κενού), των αλεξικέραυνων και των μετασχηματιστών οργάνων, διασφαλίζοντας την ασφάλεια του χειριστή.
Τυπικές Παράμετροι: Τα εύρη χωρητικότητας κυμαίνονται από 10pF-230pF (π.χ., 90pF στα 24kV), με τάση αντοχής 68kV (συχνότητα ισχύος) και 125kV (κρουστική τάση).
Οδηγίες Χρήσης
- Η μερική εκκένωση δεν πρέπει να υπερβαίνει τα 5pC σε 1,1 φορές την ονομαστική τάση, εκτός εάν ορίζεται διαφορετικά
- Συμμορφώνεται με το πρότυπο DL/T538-2006 (Συσκευή Ένδειξης Παρουσίας Υψηλής Τάσης)
- Προσαρμοσμένες διαστάσεις διαθέσιμες κατόπιν αιτήματος
- Απαιτείται ιδιαίτερη προσοχή για την αποφυγή ζημιών, υγρασίας και μόλυνσης
- Συμμορφώνεται με το πρότυπο JB/T10305-2001 (Τεχνικές συνθήκες για μονωτήρα στύλου από οργανικό υλικό σε εξοπλισμό υψηλής τάσης 3.6kV-40.5kV)
Για εγκαταστάσεις κάτω από 100 μέτρα υψόμετρο ή σε περιοχές μεγάλου υψομέτρου, παρακαλούμε να το διευκρινίσετε στις σημειώσεις παραγγελίας.
