Door handle capacitor with leadless press-fit series structure

  • Door handle capacitor with leadless press-fit series structure
  • Door handle capacitor with leadless press-fit series structure
  • Door handle capacitor with leadless press-fit series structure
Τόπος καταγωγής XIAN, ΚΊΝΑ
Μάρκα XIWUER
Πιστοποίηση ISO9001,ISO14001,ISO45001
Αριθμό μοντέλου CT8-2-60KV-3000PF
Ποσότητα παραγγελίας min 1 PCS
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες Χαρτοκιβώτιο
Χρόνος παράδοσης 5-7 ημέρες
Όροι πληρωμής L/c, t/t
Δυνατότητα προσφοράς 4.000.000 PC ετησίως

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Επισημαίνω

Leadless Design High Voltage Doorknob Capacitor

,

20kV-2000pF Doorknob Capacitor

,

30kV-1000pF HV Doorknob Capacitor
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Leadless Design High Voltage Doorknob Capacitors
Door handle capacitor with leadless press-fit series structure 0
Technical Specifications
No. Specification Dissipation Withstanding voltage Insulation resistance Dimension(mm)
1 20kV-2000pF








≦0.0040








1.5Ur● 1min








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 Insulator type 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5
Structural Advantages
Traditional capacitor voltage dividers are prone to problems such as cold solder joints and burrs piercing the dielectric due to the lead-sheet welding process. Our doorknob capacitors employ a leadless, press-fit series structure that interconnects components via direct crimping of aluminum foil electrodes.
  • Low inductance (≤20nH) combined with high mechanical strength
  • Ideal for circuit breaker grading capacitors and CVTs (capacitor voltage transformers)
  • Voltage grading applications ensure uniform voltage distribution across series circuit breakers
  • Effectively suppresses restrike overvoltage
  • Meets GB/T 4705 standard requirements
  • More suitable for automated production processes
A domestic high-voltage electrical equipment manufacturer employed this capacitor in a 252kV GIL (gas-insulated line) project, reducing the annual failure rate of the voltage divider by 70%.

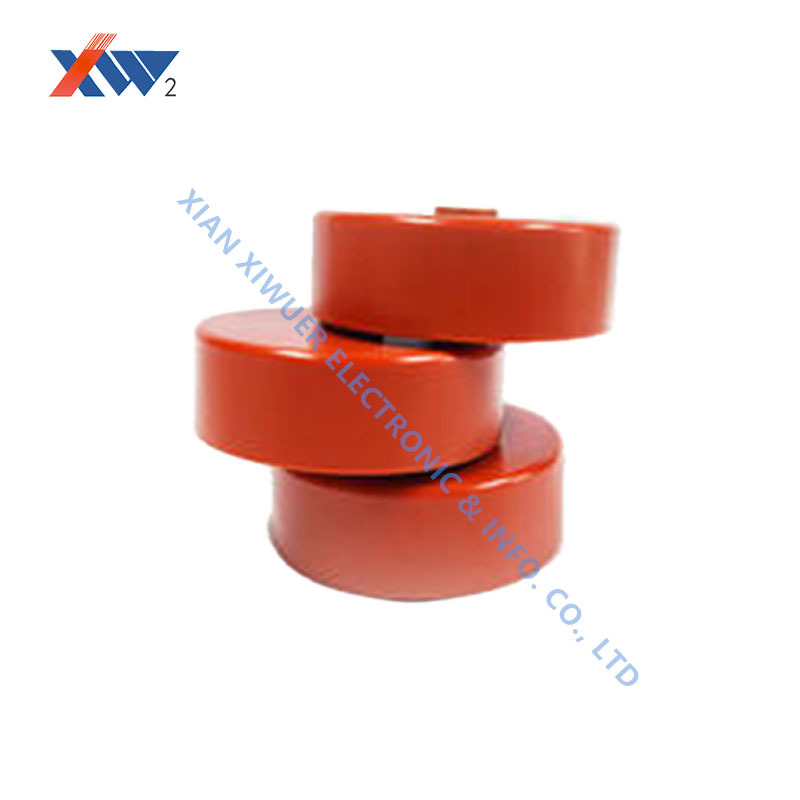

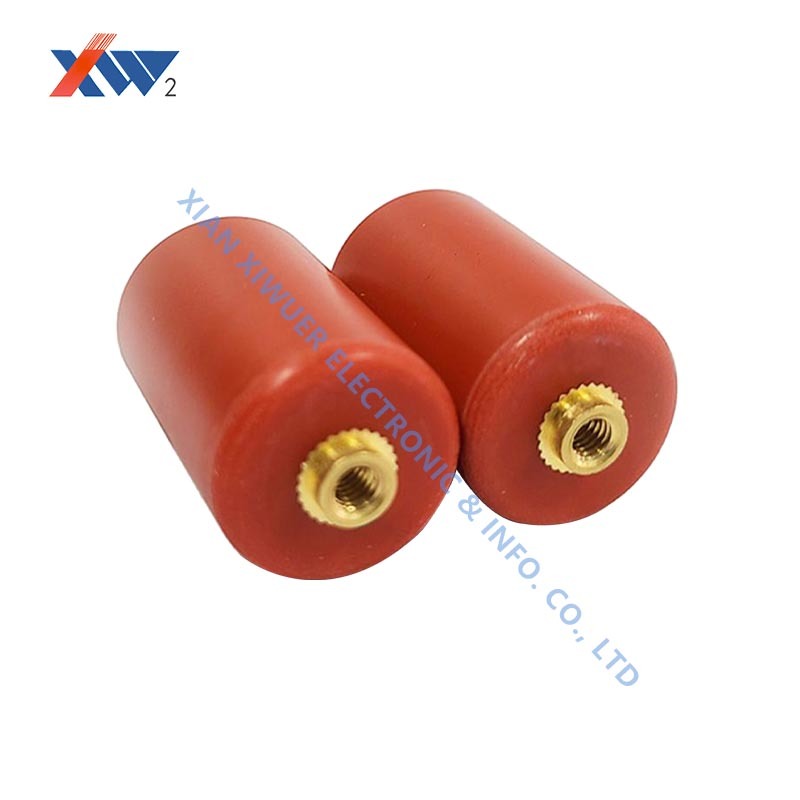

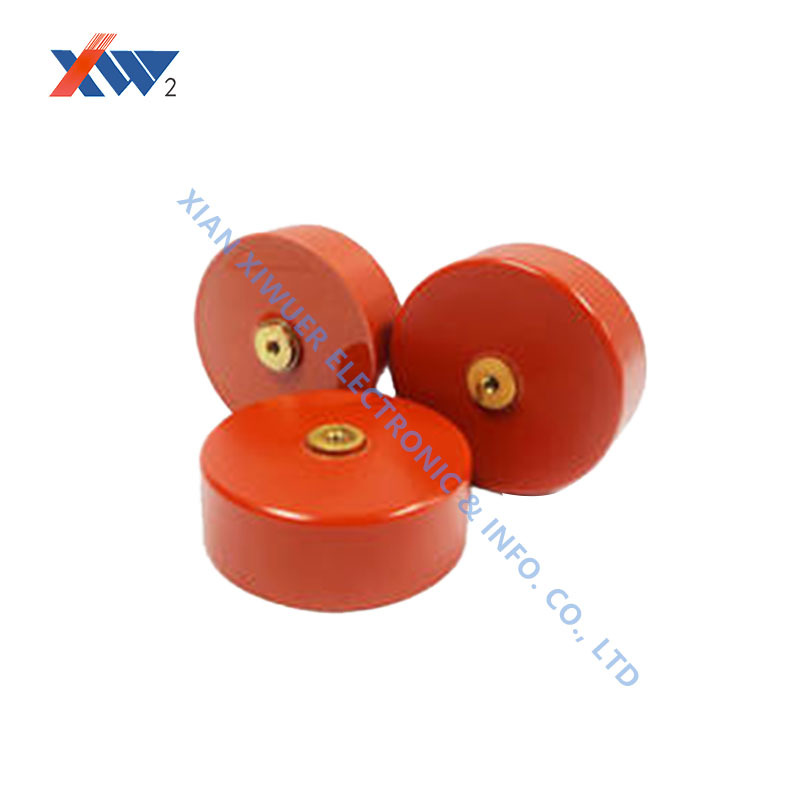

Door handle capacitor with leadless press-fit series structure 1 Door handle capacitor with leadless press-fit series structure 2 Door handle capacitor with leadless press-fit series structure 3
