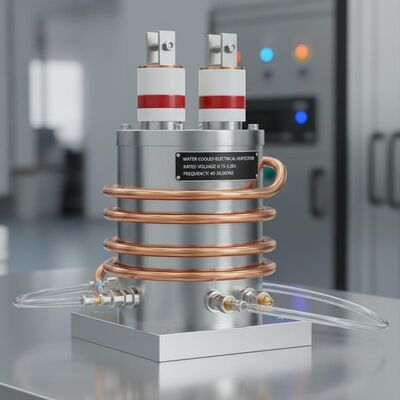

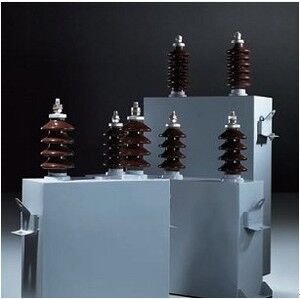

Ηλεκτρικός θερμαντικός πυκνωτής ψύξης με νερό με ονομαστική τάση 0,75-1,2 kV και συχνότητα 40-24.000 Hz για εφαρμογές υψηλής τάσης

• Απόκλιση Χωρητικότητας: ±10%. Ο λόγος της μέγιστης προς την ελάχιστη τιμή χωρητικότητας για κάθε φάση και ομάδα δεν πρέπει να υπερβαίνει το 1.1.
• Εφαπτομένη Διηλεκτρικών Απωλειών tanδ (για διηλεκτρικό πλήρους φιλμ) στην ονομαστική τάση Un και 20°C:
  • Un ≤ 1kV: tanδ ≤ 0.0015
  • Un > 1kV: tanδ ≤ 0.0012
• Αντοχή μόνωσης: Αντέχει σε τάση δοκιμής 1kV συχνότητας ισχύος για 1 λεπτό μεταξύ ακροδεκτών και περιβλήματος.
• Η θερμοκρασία εισόδου του νερού ψύξης δεν πρέπει να υπερβαίνει τους 30°C.
  • Για πυκνωτές με Qn ≤ 1000 kvar, ρυθμός ροής νερού ≥ 4 L/min
  • Για πυκνωτές με Qn ≥ 1000 kvar, ρυθμός ροής νερού ≥ 6 L/min
• Μακροχρόνια υπέρταση λειτουργίας (όχι υπερβαίνοντας τις 4 ώρες εντός 24 ωρών) δεν πρέπει να υπερβαίνει το 1.1Un.
• Μακροχρόνιο υπερένταση λειτουργίας (συμπεριλαμβανομένων των αρμονικών ρευμάτων) δεν πρέπει να υπερβαίνει το 1.35In.
• Εσωτερική εγκατάσταση, με υψόμετρο που δεν υπερβαίνει τα 1000m.
• Η θερμοκρασία περιβάλλοντος αέρα στον τόπο εγκατάστασης και λειτουργίας δεν πρέπει να υπερβαίνει τους 50°C.
• Θέση εγκατάστασης απαλλαγμένη από έντονες μηχανικές δονήσεις, επιβλαβή αέρια/ατμούς και εκρηκτική σκόνη.
• Οι υδρόψυκτοι, πλήρως φιλμ ηλεκτρικοί θερμαντικοί πυκνωτές RWM και RFM συμμορφώνονται με το JB71

Χρησιμοποιούνται κυρίως σε ελεγχόμενα ή ρυθμιζόμενα συστήματα εναλλασσόμενου ρεύματος με ονομαστική τάση που δεν υπερβαίνει τα 3.6kV και συχνότητα που κυμαίνεται από 40 έως 24.000Hz. Ειδικά σχεδιασμένοι για τη βελτίωση του συντελεστή ισχύος σε εξοπλισμό επαγωγικής θέρμανσης, τήξης και ανάδευσης, ή χύτευσης, καθώς και σε παρόμοιες εφαρμογές.

Ο ηλεκτρικός θερμαντικός πυκνωτής αποτελείται από τα ακόλουθα κύρια στοιχεία:

• Πυρήνας: Ο πυρήνας αποτελείται από πολλαπλά παράλληλα στοιχεία. Κάθε στοιχείο πυκνωτή είναι τυλιγμένο από χαρτί πυκνωτή (διηλεκτρικό) και αλουμινένιους αγωγούς (πλάκες). Όλες οι πλάκες των στοιχείων προεξέχουν πέρα από το διηλεκτρικό. Μία πλάκα είναι συγκολλημένη σε σωλήνα ψύξης νερού, ο οποίος συνδέεται με τον ακροδέκτη γείωσης ή την πλάκα γείωσης στο κάλυμμα, λειτουργώντας ως ο συνολικός ακροδέκτης για αυτήν την πλάκα.
• Η δεύτερη πλάκα είναι μονωμένη από το περίβλημα. Συνδέεται με τον αγωγό μέσω μιας πλάκας σύνδεσης και οδηγείται έξω μέσω πορσελάνινου δακτυλίου στο κάλυμμα.
• Περίβλημα: Το περίβλημα είναι ορθογώνιο με ωτίδες ανύψωσης συγκολλημένες και στις δύο πλευρές για χειρισμό. Το κάλυμμα διαθέτει πορσελάνινο δακτύλιο με ραβδί αριθμημένο και ακροδέκτη γείωσης ή πλάκα γείωσης.

• Οι πυκνωτές πρέπει να εγκαθίστανται χωρίς δονήσεις. Επιτρέπεται η εγκατάσταση κοντά σε θερμαντήρες, υπό την προϋπόθεση ότι άκαυστα υλικά σχηματίζουν συμπαγή διαχωριστικό τοίχο γύρω από τους πυκνωτές ή οι πυκνωτές στεγάζονται σε ξεχωριστά μεταλλικά ντουλάπια.
• Για την αποφυγή ζημιάς στους σωλήνες ψύξης νερού των πυκνωτών, η θερμοκρασία περιβάλλοντος στον τόπο εγκατάστασης δεν πρέπει να πέφτει κάτω από ±2°C.
• Οι πυκνωτές πρέπει να εγκαθίστανται κάθετα (με τους πορσελάνινους ακροδέκτες προς τα πάνω). Η μετακίνηση των πυκνωτών από τους πορσελάνινους ακροδέκτες τους απαγορεύεται αυστηρά. Διατηρήστε ελάχιστη απόσταση 20 mm μεταξύ των πυκνωτών.
• Οι συνδέσεις μεταξύ των σωλήνων ψύξης νερού των πυκνωτών και μεταξύ των σωλήνων ψύξης νερού και των σωλήνων πηγής νερού πρέπει να γίνονται με εύκαμπτους λαστιχένιους σωλήνες. Οι σωλήνες ψύξης νερού μπορούν να συνδεθούν σε σειρά, αλλά όχι περισσότεροι από τρεις πυκνωτές. Οι σωλήνες αποστράγγισης δεν πρέπει να καλύπτονται και πρέπει να τοποθετούνται σε εύκολα παρατηρήσιμες θέσεις για την παρακολούθηση της εκροής νερού ανά πάσα στιγμή.
• Η θερμοκρασία του νερού ψύξης στην είσοδο δεν πρέπει να υπερβαίνει τους +30°C, και στην έξοδο δεν πρέπει να υπερβαίνει τους +35°C.
• Κατά τη σύνδεση πολλαπλών σωλήνων ψύξης νερού σε σειρά (όχι περισσότερες από τρεις μονάδες), ρυθμίστε την πίεση και τον ρυθμό ροής του νερού για να ρυθμίσετε τη διαφορά θερμοκρασίας μεταξύ του νερού εισόδου και εξόδου, διασφαλίζοντας ότι η θερμοκρασία εξόδου δεν υπερβαίνει τους +35°C. Η πίεση στην είσοδο του νερού ψύξης δεν πρέπει να υπερβαίνει τα 4 ατμόσφαιρες.
• Εάν η παροχή νερού διακοπεί λόγω βλάβης, αποσυνδέστε αμέσως την παροχή ρεύματος του πυκνωτή. Όταν ένας πυκνωτής τεθεί εκτός λειτουργίας λόγω βλάβης, στραγγίξτε πλήρως όλο το νερό από τους σωλήνες ψύξης νερού.
• Όταν χρησιμοποιείτε πολλαπλούς ακροδέκτες ομάδων παράλληλα στον πυκνωτή, χρησιμοποιήστε εύκαμπτες πλάκες σύνδεσης. Ο κύριος ακροδέκτης εξόδου πρέπει να συνδέεται από την εύκαμπτη πλάκα σύνδεσης, όχι από οποιονδήποτε μεμονωμένο ακροδέκτη ομάδας. Η διατομή της πλάκας σύνδεσης δεν πρέπει να είναι μικρότερη από 2.5 cm².
• Εάν η τάση γραμμής υπερβαίνει την ονομαστική τάση του πυκνωτή, ρυθμίστε τον αριθμό των πυκνωτών που συνδέονται σε σειρά ή συνδέστε τους ακροδέκτες των πυκνωτών που λειτουργούν σε σειρά παράλληλα.
