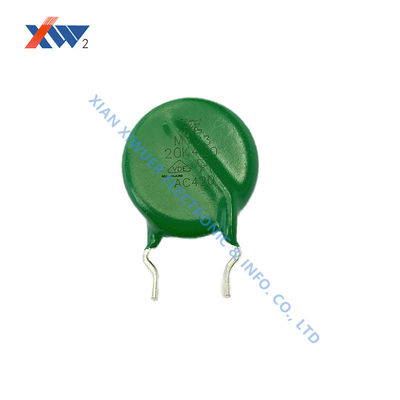

MYG3 10K 420 Βαρίστορας οξειδίου του μετάλλου με επικάλυψη από ρητίνη σιλικόνης και αμφίδρομα συμμετρικά χαρακτηριστικά V/I για την προστασία από υπερβολές

Name: MYG3 10K 420 Βαρίστορας οξειδίου του μετάλλου με επικάλυψη από ρητίνη σιλικόνης και αμφίδρομα συμμετρικά χαρακτηριστικά V/I για την προστασία από υπερβολές
Brand: XIAN XIWUER ELECTRONIC AND INFO. CO., LTD
SKU: MYG3 10K 420
Price: Διαπραγματεύσιμα USD
Availability: InStock

Επωνυμία:	QingZhu
Αριθμός μοντέλου:	MYG3 10K 420
MOQ:	10000 τεμ.
Τιμή:	USD, negotiable, pcs
Όροι πληρωμής:	T/T
Δυνατότητα Προμήθειας:	500 εκατομμύριο PC ετησίως

Detail Information

Περιγραφή προϊόντος

Detail Information

Τόπος καταγωγής:

XIAN, ΚΊΝΑ

Πιστοποίηση:

UL,VDE

Εφαρμογή:

Προστατευτές κατά της έκτακτης ανάγκης

Ονομαστική τάση 0,1 mA(V):

680 ((612~748)

Εύρος θερμοκρασίας λειτουργίας:

-40℃~+85℃

Άνθηση:

D14*H18

Συσκευασία λεπτομέρειες:

33.5*28.5*28

Δυνατότητα προσφοράς:

500 εκατομμύριο PC ετησίως

Επισημαίνω:

10K 420 MOV με επίστρωση ρητίνης σιλικόνης

αμφίδρομο συμμετρικό MOV για προστασία από υπερτάσεις

βαρίστορ οξειδίου μετάλλου με χαρακτηριστικά V/I

Περιγραφή προϊόντος

MYG3 10K 420 Γενικοί Μεταλλικοί Οξειδίου Βαρυστορ για Προστατευτικά Υπέρτασης

MYG3 10K 420 Γενικός Βαρυστορ Οξειδίου Μετάλλου για Προστατευτικό Τροφοδοσίας Ένας Βαρυστορ Οξειδίου Μετάλλου ή MOV είναι το μπλε ή πορτοκαλί κυκλικό εξάρτημα που μπορείτε να εντοπίσετε συχνά στην πλευρά Εισόδου AC οποιουδήποτε Κυκλώματος Τροφοδοσίας. Ο Βαρυστορ Οξειδίου Μετάλλου μπορεί να θεωρηθεί ως ένας άλλος τύπος μεταβλητής αντίστασης που μπορεί να μεταβάλει την αντίστασή του με βάση την εφαρμοζόμενη τάση σε αυτόν. Όταν ένα υψηλό ρεύμα διέρχεται από ένα MOV, η τιμή αντίστασής του μειώνεται και λειτουργεί ως βραχυκύκλωμα. Ως εκ τούτου, τα MOV χρησιμοποιούνται κανονικά παράλληλα με μια ασφάλεια, για την προστασία κυκλωμάτων από αιχμές υψηλής τάσης. Σε αυτό το άρθρο, θα μάθουμε περισσότερα για τη Λειτουργία MOV και πώς να το χρησιμοποιήσετε στα σχέδιά σας για να προστατεύσετε τα κυκλώματά σας από αιχμές τάσης. Θα μάθουμε επίσης για τις ηλεκτρικές ιδιότητες του MOV και πώς να επιλέξετε ένα MOV σύμφωνα με τις απαιτήσεις του σχεδίου σας.

Χαρακτηριστικά

Επίστρωση Ρητίνης Σιλικόνης
Χαμηλό Ρεύμα Διαρροής
Αμφίδρομα και Συμμετρικά Χαρακτηριστικά V/I
Εύρος Θερμοκρασίας Λειτουργίας: Χαμηλή Θερμοκρασία: -40℃, Υψηλή Θερμοκρασία: +85℃/+105℃

Εφαρμογή

Το MOV (γνωστό και ως βαρυστορ) χρησιμοποιείται συνήθως μαζί με ασφάλεια παράλληλα με το κύκλωμα που πρόκειται να προστατευθεί. Η παρακάτω εικόνα δείχνει πώς να χρησιμοποιήσετε το MOV στο ηλεκτρονικό κύκλωμα. Όταν η τάση είναι εντός των ονομαστικών ορίων, η αντίσταση του MOV θα είναι πολύ υψηλή και επομένως όλο το ρεύμα ρέει μέσω του κυκλώματος και κανένα ρεύμα δεν ρέει μέσω του MOV. Αλλά όταν συμβαίνει μια αιχμή τάσης στην κύρια τάση, εμφανίζεται απευθείας στο MOV, καθώς είναι τοποθετημένο παράλληλα με το δίκτυο AC. Αυτή η υψηλή τάση θα μειώσει την τιμή αντίστασης του MOV σε πολύ χαμηλή τιμή, καθιστώντας το να μοιάζει με βραχυκύκλωμα. Αυτό αναγκάζει ένα μεγάλο ρεύμα να ρέει μέσω του MOV, το οποίο θα κάψει την ασφάλεια και θα αποσυνδέσει το κύκλωμα από την τάση δικτύου. Κατά τη διάρκεια αιχμών τάσης, η σφάλμα υψηλής τάσης θα επιστρέψει σε κανονικές τιμές πολύ σύντομα, σε αυτές τις περιπτώσεις, η διάρκεια της ροής ρεύματος δεν θα είναι αρκετά υψηλή για να κάψει την ασφάλεια και το κύκλωμα επιστρέφει σε κανονική λειτουργία όταν η τάση γίνεται κανονική. Ωστόσο, κάθε φορά που ανιχνεύεται μια αιχμή, το MOV αποσυνδέει στιγμιαία το κύκλωμα βραχυκυκλώνοντάς το και καταστρέφοντάς το με υψηλό ρεύμα κάθε φορά. Έτσι, αν βρείτε ένα MOV κατεστραμμένο σε οποιοδήποτε κύκλωμα τροφοδοσίας, είναι πιθανώς επειδή το κύκλωμα πέρασε από πολλές αιχμές τάσης.

Στυλ Ακροδέκτη

Κωδικός	Διαμόρφωση
A	ίσιο μακρύ
B	Εξωτερικά πτυχωτό κοντό
C	Κάθετα πτυχωτό
D	ίσιο κοντό
E	Εξωτερικά πτυχωτό μακρύ
F	Εσωτερικά πτυχωτό κοντό

Τεχνικές Προδιαγραφές

Σειρά	Αριθμός Μέρους	Ονομαστική Τάση V0.1mA(V)	Μέγ. Επιτρεπόμενη Τάση ACr.m.s(V)	Μέγ. Επιτρεπόμενη Τάση DC(V)	Μέγ. Τάση Συμπίεσης Vc(V)	Μέγ. Ρεύμα Αιχμής Ip(A)	Ονομαστική Ισχύς (W)	Ενέργεια 10/1000 μs (J)	Ενέργεια 2ms (J)	Μέγ. Ρεύμα Αιχμής 1 φορά (A)	Μέγ. Ρεύμα Αιχμής 2 φορές (A)	Χωρητικότητα 1kHz (pF)
MYG3	10K420+△□	680(612~748)	420	560	1120	63.0	0.4	11.2	8.0	2500	1250	190

Σημείωση: +=UL 1449 Αρχείο E321175(S)--Συσκευή Προστασίας Υπέρτασης, □=UL 1449 Αρχείο E181155(N)--Εφαρμογή Across-The-Line, △=C--UL για CSA C22.2 Αρχείο E321175(S) Διαστάσεις σε mm

Διαστάσεις

Σειρά	Αριθμός Μέρους	Dmax	H	A	Wmax
MYG3	10K420	7.5	-	-	-
