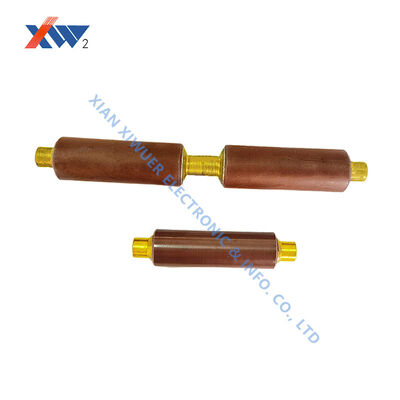

Κεραμική ράβδος συμπυκνωτή υψηλής τάσης (VDIS Ceramics) για συστήματα 3,6 kV ∼ 40,5 kV με εξαιρετικά χαμηλή μερική εκφόρτιση και υψηλή αντοχή μόνωσης

  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
Τόπος καταγωγής XIAN, ΚΙΝΑ
Μάρκα XIWUER
Πιστοποίηση ISO9001,ISO14001,ISO45001,CCC
Αριθμό μοντέλου CT8-2-24kV-500pF
Ποσότητα παραγγελίας min 100
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες Χαρτοκιβώτιο
Χρόνος παράδοσης 25-30 εργάσιμες
Όροι πληρωμής L/C,T/T
Δυνατότητα προσφοράς 3.000.000 τεμ το χρόνο
Λεπτομέρειες
Τύπος τοποθέτησης Με τρύπα Εκτίμηση τάσης 2000V
Εύρος θερμοκρασίας εργασίας 50℃~+125℃ Χωρητικότητα 10pF έως 1μF
Διάσταση Τ: 22,0 mm Αντίσταση τάσης 70kV, 50Hz ·1min
Voltagerating 100V έως 10kV Διηλεκτρικό losse 1V, 1KHz (20-25) ℃ < 0,0040
Ζωή 10 χρόνια Εφαρμογές Τροφοδοτικά υψηλής τάσης, παλμικά κυκλώματα, ιατρικός εξοπλισμός
Όνομα προϊόντος Κεραμικός συμπυκνωτής υψηλής τάσης Μόλυβδος Φ0.48mm
Εφαρμογή λούστρο, χρώμα, πυριτικό άλας zirconia Ικανότητα 1V, 1kHz, (20-25) ℃ 150PF±10%
Λήξη Κασσίτερος/Μόλυβδος ή Χωρίς Μόλυβδο
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Κεραμικές ράβδοι πυκνότητας (VDIS Ceramics) για συσκευές υψηλής τάσης που δείχνουν την παρουσία. 3.6kV40.5kV
Επισκόπηση του προϊόντος

Η υψηλής απόδοσης μαςΚεραμικές ράβδοι πυκνωτών (κηραμική VDIS)είναι βασικά εξαρτήματα ακριβούς κατασκευής για συσκευές ένδειξης παρουσίας υψηλής τάσης (VPIS/VDIS) σε διακόπτες μέσης τάσης (MV).Αυτές οι ράβδοι εξασφαλίζουν ακριβή ανίχνευση τάσης με εξαιρετικά χαμηλή μερική εκφόρτιση, σταθερή αντίσταση μόνωσης και αξιόπιστη μακροχρόνια λειτουργία.

Κατασκευασμένα από υψηλής ποιότητας κεραμικά διαλεκτικά υλικά, οι ράβδοι VDIS μας προσφέρουν σταθερές τιμές χωρητικότητας, χαμηλή διαλεκτική απώλεια και εξαιρετική σταθερότητα θερμοκρασίας,καθιστώντας τους ιδανικούς τόσο για εσωτερικά όσο και για εξωτερικά σύνολα εξοπλισμού MV.

Βασικά χαρακτηριστικά
  • Πεδίο τάσης:30,6 έως 40,5 kV, που καλύπτει όλες τις κοινές εφαρμογές MV
  • Υπερ-χαμηλή μερική έκρηξη: ≤ 10pC σε καθορισμένες τάσεις δοκιμής (μέχρι 5pC σε ονομαστική τάση 1,1 ×)
  • Εξαιρετικά χαμηλή διηλεκτρική απώλεια: ≤ 0,0040 (δοκιμάζεται σε 1kHz, 1V)
  • Υψηλή αντίσταση μόνωσης: ≥ 1,0×105 MΩ (1VDC / 1min)
  • Εξαιρετική ικανότητα αντίστασης σε ηλεκτροπληξία (μέχρι 185kV)
  • Χαρακτηριστικά θερμοκρασίας: 2D4 (Y5T), 2B4 (Y5P), σειρά DL διαθέσιμα
  • Προσαρμοσμένες επιλογές νήματος βίδες: M4, M5, M6, M8, M10, M12, M16
  • Προσαρμοσμένες διαστάσεις και τιμές χωρητικότητας διαθέσιμες κατόπιν αιτήματος
  • Συμμόρφωση με:DL/T538-2006καιJB/T10305-2001πρότυπα
Εφαρμογές
  • Συσκευές ένδειξης παρουσίας υψηλής τάσης (VPIS/VDIS)
  • Συγκεντρωτικά αισθητήρες τάσης και διαμεριστές τάσης
  • Συσκευές διακόπτη μέσης τάσης (MV), κυριότερες μονάδες δακτυλίου (RMUs) και θάλαμοι
  • Μετασχηματιστές οργάνων από χύτευση επόξειου
  • 3Συστήματα διανομής ηλεκτρικής ενέργειας.6kV / 7.2kV / 12kV / 24kV / 40.5kV
Τεχνικές προδιαγραφές
Παράμετρος Λεπτομέρειες
Διορισμένη τάση 3.6kVAC, 7.2kVAC, 12kVAC, 24kVAC, 40.5kVAC
Ονομαστικό εύρος χωρητικότητας 4pF έως 500pF (προσαρμόσιμα)
Ηλεκτρική απώλεια ≤ 0,0040 (1kHz, 1V ± 0,2V)
Αντίσταση μόνωσης ≥ 1,0 × 105 MΩ (1VDC / 1min)
Μερική απαλλαγή ≤ 10pC / ≤ 5pC (σε καθορισμένες τάσεις δοκιμής)
Αντιστέκονται στην αστραπή 40kV έως 185kV (1,2/5μs κύμα)
Πρότυπο δοκιμής DL/T538-2006, JB/T10305-2001
