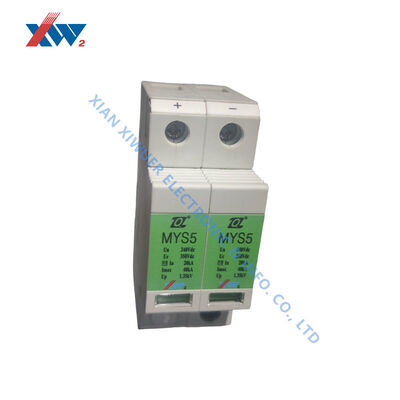

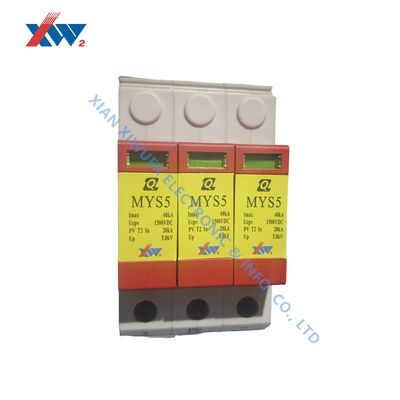

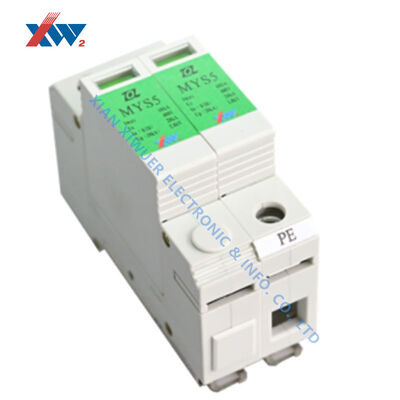

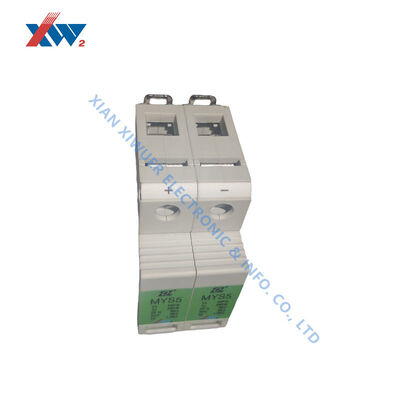

MYS5-385 20 2P NS Class II Προστατευτική Συσκευή Προστατευτική Κασέτα Διπολικού AC Σύστημα AC

Επωνυμία:	XIWUER
Αριθμός μοντέλου:	MYS5-385/20-2P (NS)
MOQ:	100
Τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	L/C,T/T
Δυνατότητα Προμήθειας:	3.000.000 τεμ το χρόνο

Αναλυτικές Πληροφορίες

Περιγραφή προϊόντος

Αναλυτικές Πληροφορίες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO9001,ISO14001,ISO45001,CCC

SPD σύμφωνα με το EN 61643-11:

Τάξη 2

SPD σύμφωνα με το IEC 61643-11:

Τάξη II

Ονομαστική τάση AC (Un):

230V AC, 50/60Hz

Μέγιστη τάση συνεχούς λειτουργίας (Uc):

385V AC, 50/60Hz

Ονομαστικό ρεύμα εκφόρτισης (In):

20kA (8/20μs)

Μέγιστο ρεύμα εκφόρτισης (Imax):

40kA (8/20μs)

Επίπεδο προστασίας τάσης (Πάνω):

≤1,9 kV

Χρόνος απόκρισης (tA):

≤25ns

Εύρος θερμοκρασίας λειτουργίας:

-40℃ ~ +70℃

Κατάσταση λειτουργίας / Ένδειξη σφάλματος:

πράσινος/κόκκινο

Αριθμός θυρών:

Ελάχιστη διατομή αγωγού:

Συμπαγές σύρμα / Ευέλικτο σύρμα 1,5 mm²

Μέγιστη διατομή αγωγού:

Σύρμα 35mm² / Εύκαμπτο σύρμα 25mm²

Τύπος μπουλονιού / Ροπή:

M5 / 3,0 Nm ±10%

Μέθοδος τοποθέτησης:

Ράγα DIN 35mm, EN 60715

Υλικό στέγασης:

Θερμοπλαστικό, UL94 V-0

Θέση εγκατάστασης:

Εσωτερικός

Πτυχίο Προστασίας:

IP20

Τύπος επαφής απομακρυσμένης σηματοδότησης:

Πλωτή επαφή αλλαγής

Ικανότητα μεταγωγής AC:

125VAC/1A

Δυνατότητα μεταγωγής DC:

30VDC/0,5A

Περιοχή διατομής Τερματικού Τερματικού Τερματικού Σηματοδότησης:

0,2mm²

Τύπος οπής βίδας / Ροπή:

M2/0,25 Nm

Συσκευασία λεπτομέρειες:

χαρτοκιβώτιο

Δυνατότητα προσφοράς:

3.000.000 τεμ το χρόνο

Επισημαίνω:

Αντικεραυνική προστασία κλάσης ΙΙ

Αντικεραυνική προστασία τύπου φυσίγγης 2P

Αντικεραυνική προστασία AC δύο πόλων

Περιγραφή προϊόντος

Σχεδιασμένο ως συσκευή προστασίας από υπερτάσεις κατηγορίας ΙΙ, το MYS5-385/20-2P παρέχει ονομαστικό ρεύμα 20kA και μέγιστο ρεύμα εκφόρτισης 40kA σε 385V.Επίπεδο προστασίας 9 kV και ταχεία ανταπόκριση σφραγίδας και στροφών διακόπτη, ενώ η μονάδα 35mm DIN rail ταιριάζει σε ντουλάπια διανομής.

Περιγραφή του προϊόντος

ΗΜΥS5-385/20-2P Προστατευτική διάταξη από υπερβολική τάση (SPD)έχει σχεδιαστεί για την προστασία από υπερτάσεις σε συστήματα διανομής εναλλασσόμενης ισχύος χαμηλής τάσης.

Χρησιμοποιείται για την προστασία ηλεκτρικού εξοπλισμού από παροδική υπερεμπόνηση που προκαλείται από κεραυνοβολίες, λειτουργίες εναλλαγής και άλλες ηλεκτρικές διαταραχές.

Η παρούσα ΕΕΠ τύπου 2 συμμορφώνεται με:EN 61643-11 Τάξη ΙΙκαιIEC 61643-11 Τάξη ΙΙΤο πρόγραμμα αυτό περιλαμβάνειΗ μέγιστη συνεχής τάση λειτουργίας 385V AC (Uc),20kA ονομαστικό ρεύμα εκφόρτισης (In), καιΜέγιστο ρεύμα εκφόρτισης 40kA (Imax), παρέχοντας αξιόπιστες επιδόσεις προστασίας από υπερτάσεις.

Η συσκευή υιοθετείΣχεδιασμός τοποθέτησης σιδηροτροχιάς 35 mm DIN, κατάλληλο για εγκατάσταση σε ντουλάπια διανομής, πάνελ ελέγχου και άλλα εσωτερικά ηλεκτρικά συστήματα.

Χαρακτηριστικά του προϊόντος

Προστατευτική διάταξη κατά της υπεροχής τύπου 2 / κλάσης II
Ονομαστικό ρεύμα εκκένωσης:20kA (8/20μs)
Μέγιστο ρεύμα εκκένωσης:40kA (8/20μs)
Μέγιστη συνεχής τάση λειτουργίας:385V εναλλακτικός
Επίπεδο προστασίας χαμηλής τάσης:≤1,9kV
Γρήγορος χρόνος απόκρισης:≤ 25ns
Εγκατάσταση σιδηροδρόμου DIN σύμφωνα με το πρότυπο EN 60715
Θερμοκρασία λειτουργίας:-40°C έως +70°C
Πράσινος/κόκκινος δείκτης κατάστασης για την λειτουργία και την παρακολούθηση σφαλμάτων
UL94 V-0 θερμοπλαστική θήκη με ανθεκτική φλόγα

Εφαρμογές

Το SPD MYS5-385/20-2P είναι κατάλληλο για:

Συστήματα διανομής ηλεκτρικής ενέργειας χαμηλής τάσης
Μηχανές για την κατασκευή ηλεκτρικών συσσωρευτών
Βιομηχανικά συστήματα ελέγχου
Κατασκευή ηλεκτρικών εγκαταστάσεων
Προστασία εξοπλισμού αυτοματισμού
Συστήματα προστασίας εσωτερικής τροφοδοσίας
